Avec de nombreuses percées technologiques, ce portable robuste par Emdoor vaut vraiment la peine de s'essayer!

Le dernier portable robuste d'Emdoor Information, le EM-I61J, vient de faire son entrée sur le marché. Il se distingue dans l'industrie comme l'un des rares Terminaux portatifs robustes Qui peut exécuter Windows, gagnant vraiment son statut de centrale électrique. Doté d'un écran de 6,5 pouces avec système d'exploitation Windows, d'un indice de protection IP67, d'une résistance aux chutes de 1,5 mètre, d'une excellente dissipation de chaleur et d'une autonomie de batterie impressionnante, chacune de ses caractéristiques se démarque remarquablement.

Mais comment Emdoor Information a-t-elle réussi à intégrer toutes ces fonctionnalités dans le EM-I61J? Comment ont-ils atteint cet objectif? Plongeons dans les détails sans plus tarder.

Système Windows 6,5 pouces

Matériel et logiciel montrent l'innovation sans bornes

L'écran standard de 6,5 pouces sur le EM-I61J exécute le système d'exploitation Windows 10, contrairement à la croyance parmi de nombreux professionnels de la technologie dans l'industrie que les écrans de 8 pouces et ci-dessous ne sont pas compatibles avec Windows 10. En réalité, cette perception est inexacte. Les appareils avec des écrans de taille comprise entre 6,5 et 8 pouces peuvent installer avec succès Windows 10 étant donné qu'ils répondent aux exigences matérielles telles que le processeur, la mémoire, le stockage, le micrologiciel du système, etc. Le seul problème potentiel pourrait être avec des irrégularités d'affichage de l'interface utilisateur. Cependant, après des tests rigoureux et une utilisation pratique, le EM-I61J Emdoor de 6,5 pouces et d'autres tablettes robustes de 8 pouces se sont révélés capables d'exécuter Windows 10 sans aucune anomalie d'affichage de l'interface utilisateur.

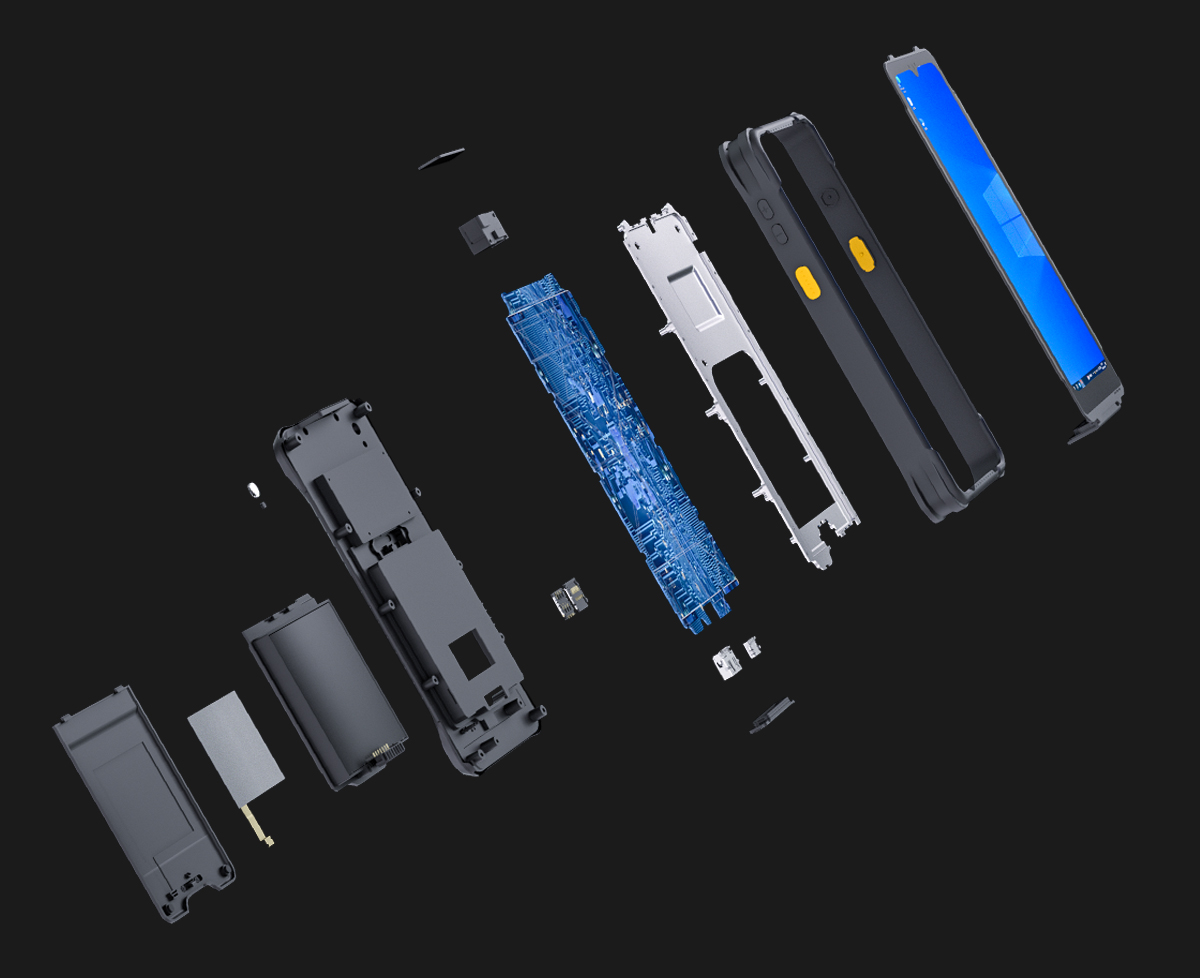

En outre, la taille de 6,5 pouces a posé un défi important pour la disposition structurelle globale et la conception de carte de circuit imprimé du EM-I61J. Par conséquent, les équipes structurelles et matérielles d'Emdoor ont travaillé dessus. Le matériel utilisait une carte de circuit imprimé à 10 couches, augmentant considérablement la surface de câblage disponible. Structurellement, ils ont stratégiquement utilisé l'espace interne, l'alignant précisément avec la taille de la carte de circuit. Cette approche a facilité l'assemblage tout en renforçant la stabilité globale de la structure du dispositif.

Niveau de protection IP67

Une solution complète qui surmonte les défis d'étanchéité.

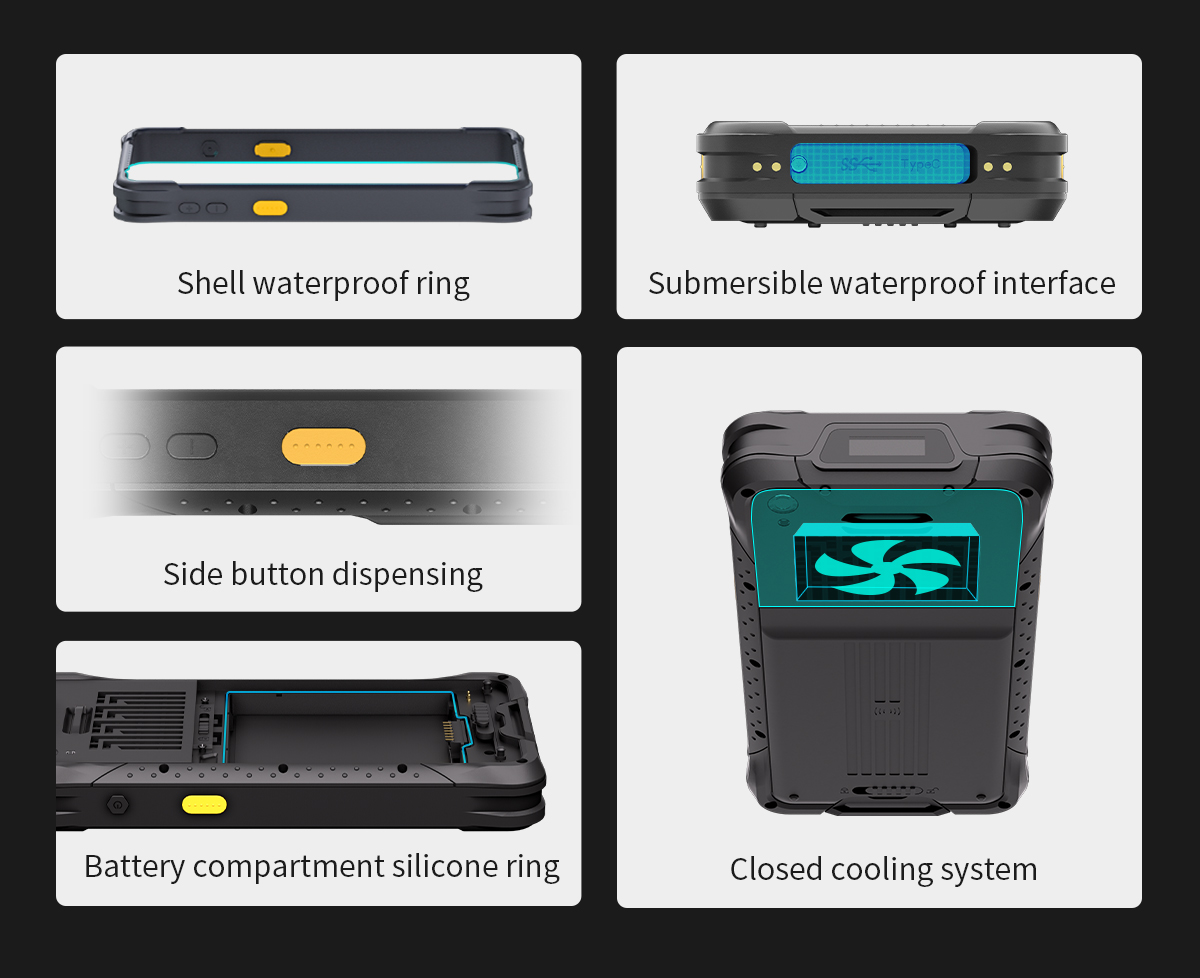

L'indice de protection IP est un facteur de performance crucial pour les terminaux portables robustes, et passer d'un indice de protection IP65 à un indice de protection IP67 pose des défis beaucoup plus importants. Alors, comment le EM-I61J atteint-il un indice de protection IP67? Premièrement, les coques avant et arrière de la EM-I61J sont scellées avec des anneaux imperméables à leur jonction, améliorant les performances d'étanchéité de l'interface de la coque. De plus, une fiche d'interface étanche de type immergé est utilisée au niveau des ports pour assurer l'étanchéité. En outre, un processus de collage avec de l'adhésif est appliqué sur les côtés intérieurs des boutons sur les bords latéraux, sécurisant efficacement la jonction entre le caoutchouc souple à l'intérieur des boutons et la coque, résolvant les problèmes d'imperméabilisation autour des zones externes, des coutures et des ouvertures de l'appareil, les intégrant de manière transparente dans un ensemble unifié.

Au niveau du compartiment à piles amovible du EM-I61J, un procédé de scellement a été utilisé. Un anneau en silicone est utilisé pour sceller le joint entre la batterie et le compartiment de la batterie. Une fois que la batterie est insérée dans le compartiment et que la bague en silicone est bien en place, une excellente étanchéité est obtenue. En outre, le ventilateur de boîtier arrière du EM-I61J est conçu comme un ventilateur étanche, complètement isolé de la carte de circuit interne, garantissant qu'il ne compromet pas les performances globales de protection IP.

Résistance aux chutes de 1,5 mètre

Une conception structurelle robuste, une attention méticuleuse aux détails.

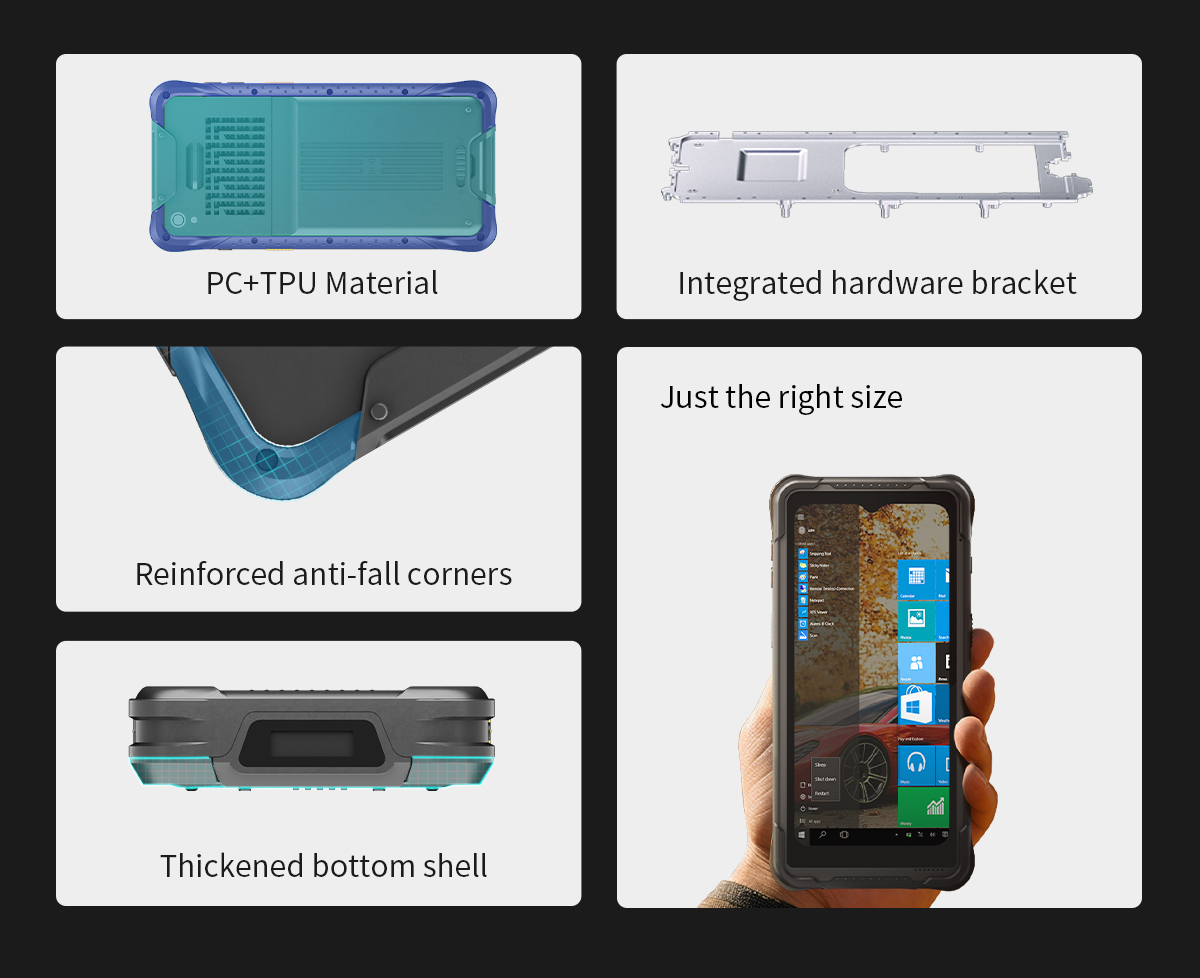

La norme de chute de 1,22 mètre de MIL-STD-810 est bien connue, mais quelles améliorations contribuent à la résistance améliorée de baisse de 1,5 mètre dans le EM-I61J? L'itération et l'amélioration des performances de chute du EM-I61J se concentrent principalement sur le matériau, les processus de fabrication et la conception structurelle. Le matériau utilisé dans le EM-I61J comprend le PC TPU, avec l'ensemble du dispositif fabriqué à partir de plastique d'ingénierie PC. De plus, un surmoulage TPU avec injection bicolore couvre les quatre côtés, remplaçant la construction précédente entièrement PC, obtenant ainsi une résistance accrue aux chutes. En outre, en utilisant un procédé d'injection dans le moule pour la parenthèse incorporée en métal derrière l'écran, la parenthèse en métal et la coquille avant sont intégrées, fixant la carte sur la parenthèse en métal avec des vis. Cette structure améliorée et ce processus de fabrication offrent un meilleur support et une meilleure stabilité pour l'ensemble du dispositif par rapport aux itérations précédentes sans support ou support détachable et coque avant.

De plus, la petite taille, les pare-chocs de coin et la coque inférieure renforcée font partie intégrante de la résistance à la chute de 1,5 mètre de la EM-I61J.

Avantage de dissipation thermique

Défis techniques de haute performance et de petite taille

Comme un terminal de poche robuste avec le Intel®Celeron®Processeur N5100 dans une taille compacte de 6,5 pouces, le EM-I61J exige une dissipation thermique efficace pour assurer un fonctionnement en douceur du dispositif et soutenir des performances optimales dans un tel réglage haute performance, petit facteur de forme. Par conséquent, YiDao Information a directement mis en œuvre un système de refroidissement actif composé d'un dissipateur de chaleur, d'un ventilateur et d'ailettes, le raffinant et l'optimisant continuellement jusqu'à atteindre le meilleur équilibre entre performance et efficacité.

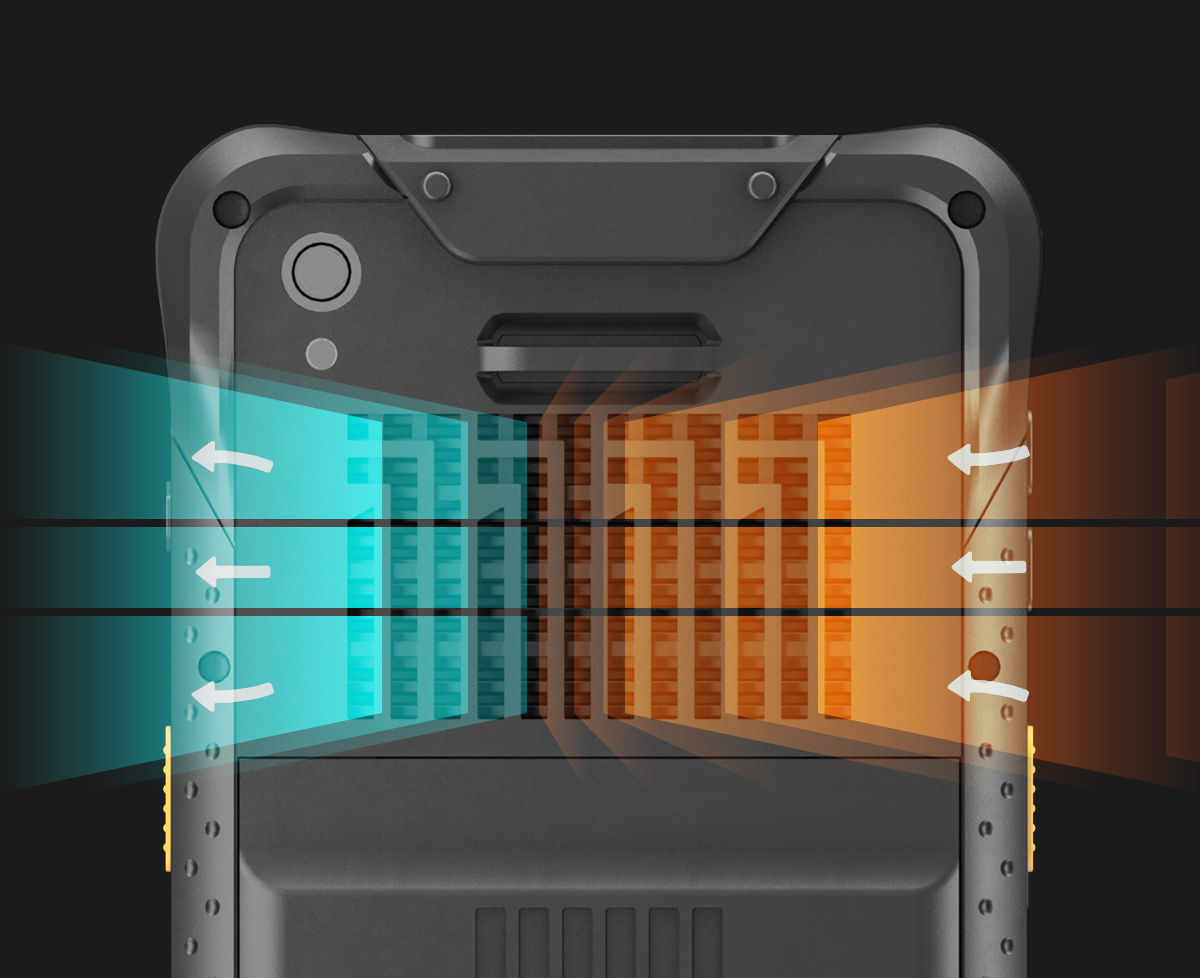

Emdoor a spécifiquement utilisé un dissipateur de chaleur couvrant entièrement le processeur et d'autres composants cruciaux, élargissant ainsi la zone d'échange de chaleur. Cette configuration assure une extraction plus uniforme de la chaleur des zones à haute température. Couplé à la configuration de refroidissement régionale «ailettes de ventilateur», le ventilateur aspire l'air tandis que les ailettes facilitent l'écoulement vers l'extérieur, améliorant de manière significative l'échange entre les flux d'air frais et chaud, améliorant ainsi considérablement la dissipation thermique globale. Notamment, le dissipateur thermique remplit l'espace entre les composants du noyau et le système de refroidissement. Grâce à un adhésif imperméable scellé, cette innovation élève la performance d'étanchéité à un nouveau niveau.

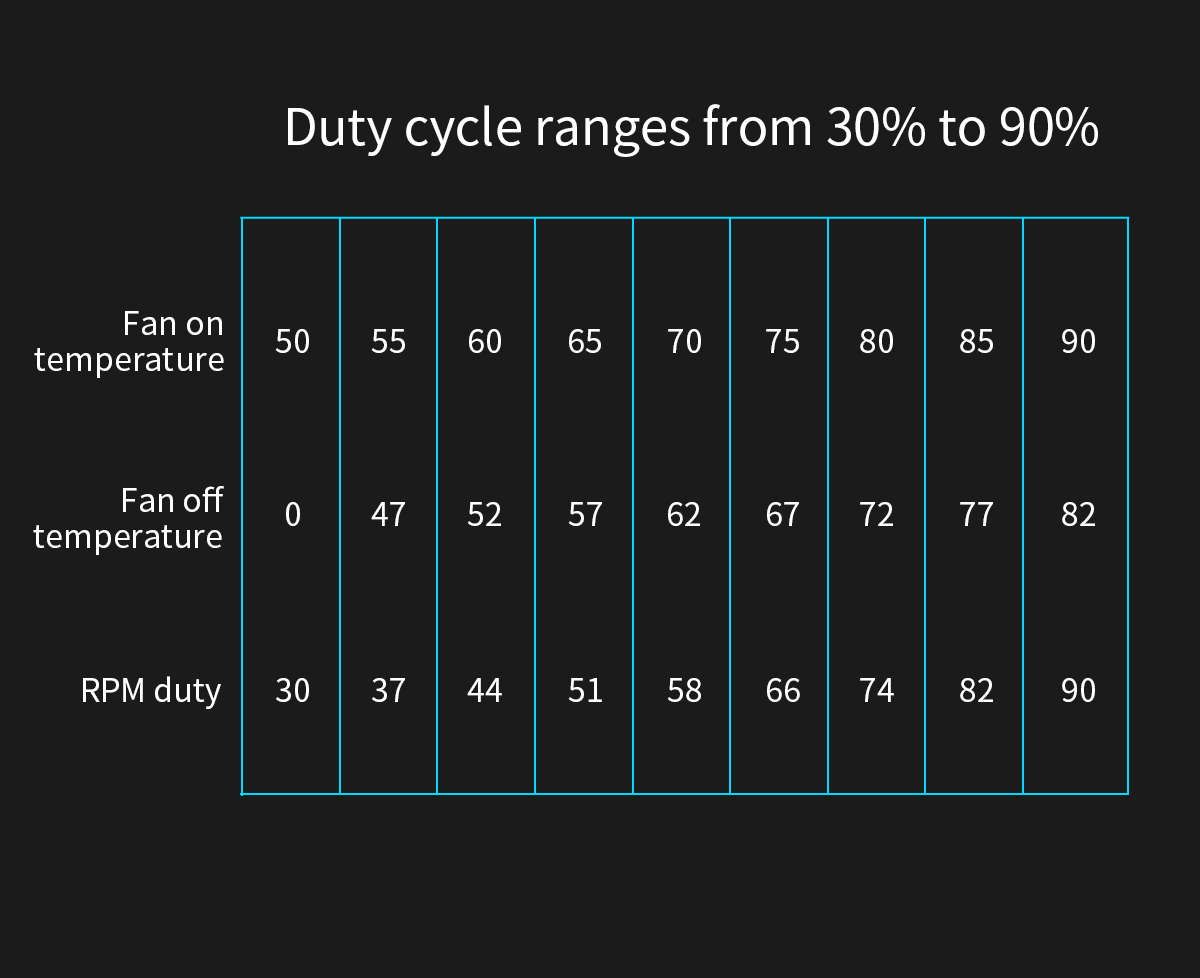

En plus des améliorations matérielles, Emdoor a mis en œuvre la fonctionnalité PWM dans le ventilateur de refroidissement, ce qui rend la dissipation thermique plus efficace et intelligente. Le EM-I61J peut ajuster dynamiquement le rapport cyclique du ventilateur de PWM basé sur la température de carte mère ou d'unité centrale de traitement, ayant pour résultat différentes tensions de sortie pour commander la vitesse de fan. Spécifiquement, le EM-I61J est placé avec une gamme de cycle d'utilisation de 30% à 90%. A des températures comprises entre 0 °C et 50 °C, le rapport cyclique est de 30%, augmentant à 37% entre 47 °C et 55 °C, et se poursuivant selon un schéma similaire.

Avantage d'endurance

Prolongez la vie de batterie dans Windows

La durée de vie de la batterie et la consommation d'énergie sont étroitement liées, comme beaucoup le savent. Bien que le EM-I61J soit équipé du processeur N5100 économe en énergie, des limitations sont dues au facteur de forme d'un terminal portable robuste et à sa taille de 6,5 pouces. Cela limite la possibilité de recevoir une batterie de plus grande capacité. Par conséquent, l'endurance de batterie robuste devient cruciale pour s'assurer que l'appareil suit les demandes d'utilisation du monde réel.

Dans le cas du EM-I61J d'une capacité de 29,6 Wh, divers paramètres d'économie d'énergie et seuils de charge ont été configurés, ce qui a permis d'obtenir plus de 6 heures d'autonomie dans des conditions de test. Initialement, Emdoor a établi un mode d'économie d'énergie dans lequel le CPU entre immédiatement en mode basse consommation pendant la veille. Le système ajuste intelligemment la fréquence du cœur du processeur, la tension et d'autres paramètres pour réduire la consommation d'énergie, prolongeant ainsi le temps de veille.

Un autre objectif clé était l'optimisation de l'état de charge. Emdoor définit des plages de température spécifiques pour le chargement de la batterie, préservant les performances de la batterie afin de maximiser sa durée de vie et sa capacité, prolongeant ainsi l'endurance globale de la batterie.

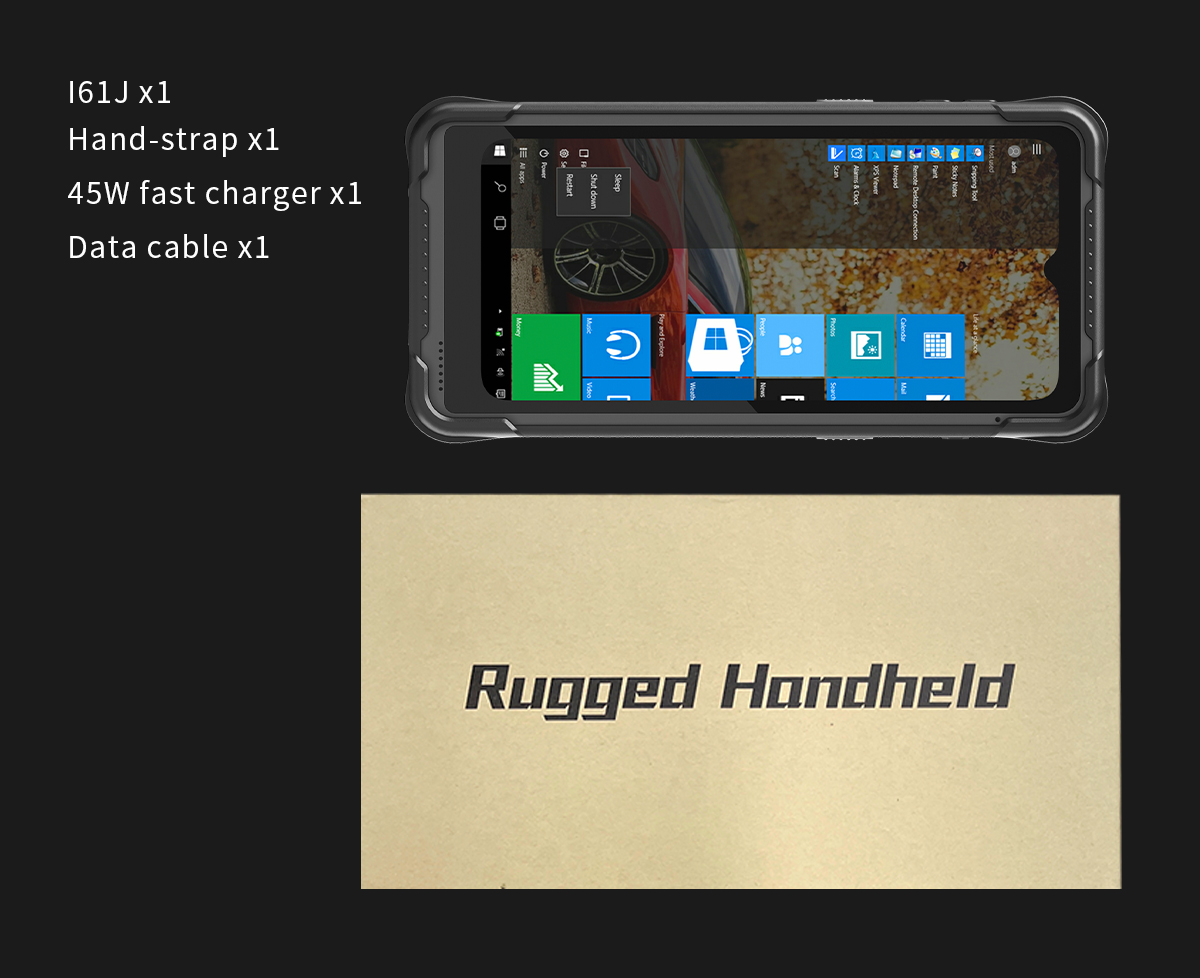

Les utilisateurs peuvent également prolonger la durée de vie de la batterie dans Windows en ajustant la luminosité de l'écran, les paramètres d'alimentation et de batterie et en gérant les états de veille. En outre, Emdoor définit la puissance de charge maximale pour l'ensemble de l'appareil à 45W pour accélérer l'efficacité de la charge.
